安全評價項目名稱

中國石油天然氣股份有限公司長慶油田分公司第二采氣廠2024年產能建設工程安全預評價報告

被評價單位名稱

中國石油天然氣股份有限公司長慶油田分公司第二采氣廠

評價類別

安全預評價

行業類別

陸地石油和天氣開采業

建設性質

新建、改建、擴建工程

項目地點

陜西省榆林市榆陽區、橫山區、神木市、佳縣、綏德縣、米脂縣、子洲縣。

建設規模

第二采氣廠2024年氣田開發產能建設工程部署產能20.54×10⁸m³/a，新建氣井479口（直井425口、水平井54口）。

評價范圍

1）鉆井工程

第二采氣廠2024年產能建設工程部署產能20.54×10⁸m³/a，新建氣井479口（直井425口、水平井54口），新建井場168座。

2）站場工程

（1）新建集氣站場2座：分別為米-9集氣站、神-5集氣站。

①米-9集氣站：主要新建設備設施包括進站截斷清管區、清管發送區、集氣截斷區、集氣一體化集成裝置2套、DTY1250壓縮機2臺、采出液緩沖罐1具、采出液外輸泵橇1套、火炬1具、電控一體化集成裝置1座、燃氣發電機橇1座等。

②神-5集氣站：主要新建設備設施包括進站截斷清管區、清管發送區、集氣截斷區、集氣一體化集成裝置1套、DTY1250壓縮機1臺、采出液緩沖罐1具、采出液外輸泵橇1套、火炬1具、電控一體化集成裝置1座、燃氣發電機橇1座等。

（2）新建米-5鉆試返出液處理站1座：主要新建設備設施包括鉆試返出液處理裝置1套、移動橇裝返出液處理裝置1套，原水罐3座、凈化水罐2座、200m³/d注水系統1套，改造回注井1口等。

（3）改造及擴建站場具體內容如下：

①榆-17集氣站改造：將外輸管線接入三廠村增壓站壓縮機進口管線，實現榆-17集氣站增壓功能。

②洲-3集氣站擴建：擴建PN6.8 DN1500生產分離器1具。

③神木天然氣處理廠擴建：擴建PN40 DN350清管收球筒1具，擴建截斷閥室PN40 DN350截斷區1處，擴建采出液處理區新建采出液計量裝置1套。

④米-7集氣站擴建：擴建PN68 DN1500過濾分離器1座。

⑤米-6集氣站擴建（新建增壓區）：新建DTY1600壓縮機2具，新建管殼式換熱器2具，新建雙筒式閃蒸分液罐1具，新建電控一體化集成裝置1具，新建燃氣發電機1具等。

⑥長慶油田天然氣管道摻氫輸送示范工程（榆-9增壓站擴建）

a）已建榆-9增壓站擴建內容：擴建CL150 DN400氫氣清管接收筒1具；擴建氫氣壓縮機1000kW 1臺；擴建氫氣壓縮機變頻橇1座；擴建空壓制氮一體化裝置1套；擴建100×10⁴Nm³/d三甘醇脫水橇2具；擴建80×10⁴Nm³/d管板式換熱器3具。

b）站外：在已建榆-9增壓站東南方向約260m處新建摻氫平臺，該平臺內新建主要內容有高壓高鋼級輸氫管材區1處；摻氫裝置區1處；在役管線適應性分析及分層區1處；新建DN150 H=15m放散管1具。

c）新建輸氫管線1條，材質為L245NS無縫鋼管，管道規格為D406.4×6.4mm，管線長3.8km。

⑦榆9、榆16、洲2、洲-3、洲-9、洲-13、榆-21集氣站簡化改造：對7座集氣站進行流程簡化，停運7座集氣站已建24臺加熱爐，同時將總機關區壓變與進站區截斷閥聯鎖，對總機關區進行超壓保護。

⑧洲1、洲2及洲5站改造：更換原DN150火炬3具，新建帶旋風分離火炬3具，各集氣站放空火炬區圍欄內配套新建污水池1座，共計3座。

⑨神-6集氣站改造：對采出液緩沖罐閃蒸氣進行回收治理，在站內設置1套閃蒸氣回收裝置。

⑩天然氣處理廠改造（4座）：對神木天然氣處理廠、神木第二天然氣處理廠、榆林天然氣處理廠、米脂天然氣處理廠采出水處理系統VOC_S治理。

3）集輸管線

（1）集氣干線

神-5集氣站～神木天然氣處理廠集氣干線。管線規格L360N-355.6×6.3/7.1，設計壓力4.0MPa，設計長度27.6km。

（2）聯絡線

新建米-9集氣站~米-9清管站聯絡線，管線規格L245N-273×7，設計壓力4.0MPa，設計長度0.53km。

（3）采氣管道及注醇管線

①榆林氣田南區：新建采氣管線69.8km，規格為L245N-114×6（17km）、L245N-89×5（38.9km），L245N-76×5（10km），L245N-60×5（3.9km）；注醇管線69.8km，規格為L245N-27×4。

②子洲氣田：新建采氣管線173km，規格為L245N-114×7（13km）、L245N-89×5（19km），L245N-76×5（100km），L245N-60×5（41km）；注醇管線200km，規格為L245N-27×4。

③米脂氣田：新建采氣管線184.5km，規格為L245N-168×6（43km）、L245N-114×5（60km）、L245N-89×5（32km），L245N-76×5（15km），L245N-60×5（34.5km）；注醇管線28km，規格為L245N-27×4。

④神木氣田：新建采氣管線151.5km，規格為L245N-168×5（45.7km）、L245N-114×5（71.9km）、L245N-89×5（33.9km）。

（4）采出液管線

①新建神-5集氣站~神木處理廠采出液管線，內徑65mm，設計壓力6.4MPa，設計長度27.6km。

②新建米-9集氣站~米-9清管站采出液輸送管線，管線設計壓力6.4MPa，內徑50mm，長度0.53km，輸送介質為采出液，管線使用非金屬管道。

③新建洲12-11井場至洲19集氣站采出液管線，管線設計壓力6.4MPa，內徑65mm，長度12.2km，輸送介質為采出液，管線使用非金屬管道。

（5）注水干線

①新建注水干線3.8km，內徑50mm，PN250。

4）公用工程及輔助生產設施：自控儀表、通信、防腐保溫、消防、供配電、建筑與結構、道路等。

5）安全管理及應急管理

項目投資

總投資為78904.93萬元，其中安全投資為4103.06，占工程總投資5.2%。

主要工藝

鉆井工藝、井下作業工藝、采氣工藝、油氣集輸工藝、采出水處理工藝

評價方法

安全檢查表、預先危險性分析、事故樹、危險度、作業條件危險性分析

主要危險有害因素

本工程涉及到的主要危險有害因素有火災、爆炸、容器爆炸、中毒和窒息、物體打擊、機械傷害、高處墜落、觸電、灼燙、其他傷害等。

重大危險源

本工程未構成危險化學品重大危險源。

評價結論

中國石油天然氣股份有限公司長慶油田分公司第二采氣廠2024年產能建設工程方案符合相關法律、法規及標準規范對安全生產的要求。建設單位應在其今后的設計、施工和運行中進一步落實本工程建設方案提出的安全技術措施和本次預評價提出的補充安全措施，確實保證工程安全設施和主體工程的“三同時”，并在工程竣工投產后切實加強安全生產管理，以實現工程安全、平穩運行，采取安全對策措施后，本項目危險有害因素能夠得到控制，建成投產后可以達到有關法律、法規和標準規范的要求。

安全評價項目組長

佟海波

技術負責人

楊志勇

評價報告編制人

佟海波、馮超

評價報告審核人

王鳳生

過程控制負責人

何金

參與評價工作的安全評價師

佟海波、潘菲菲、楊巖、胡志麗、于冬水、馮超

參與評價工作的注冊安全工程師

潘菲菲、楊巖、于冬水

參與評價工作的技術專家

徐建慶、沙啟躍

到現場開展安全評價工作的人員名單

佟海波、馮超

到現場開展安全評價工作的主要內容

現場資料收集、現場檢查及調研

現場勘查時間

2024年2月22日至2024年2月26日

評價報告提交時間

2024年4月15日

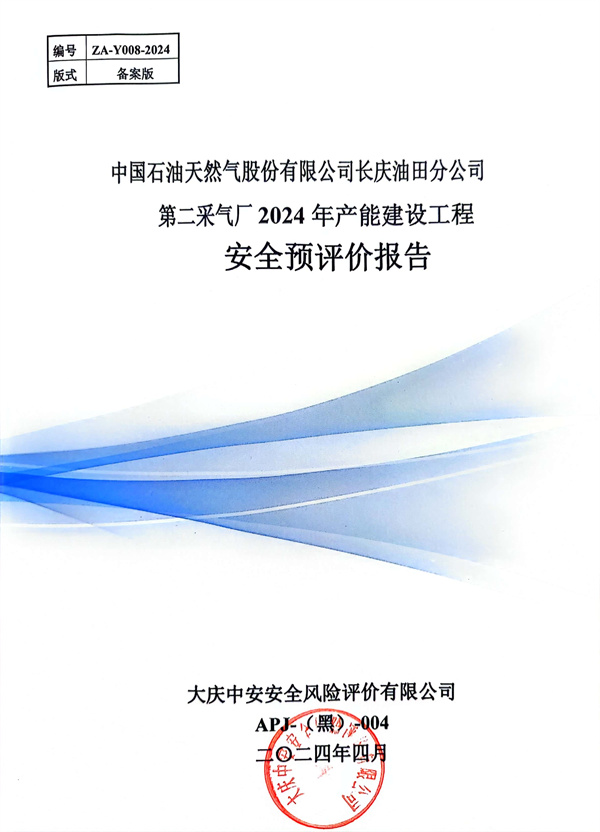

封皮（蓋章）

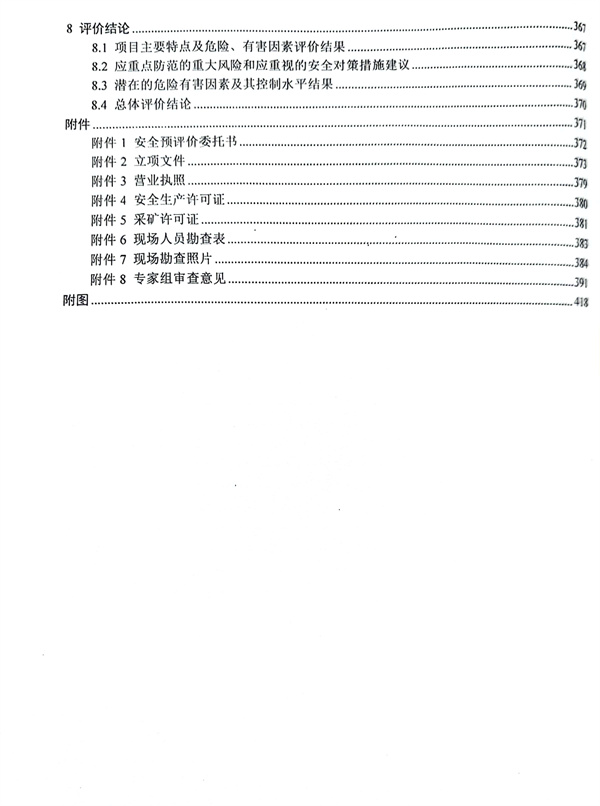

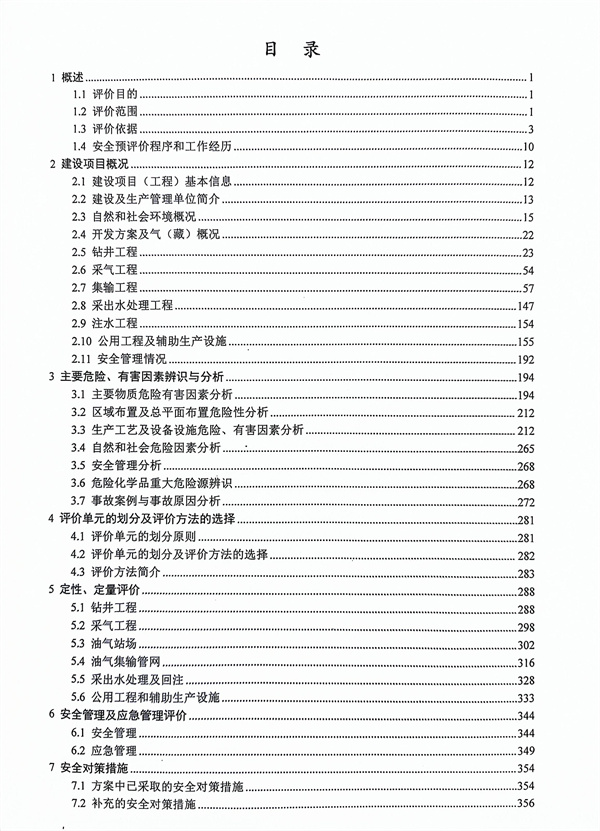

評價報告目錄

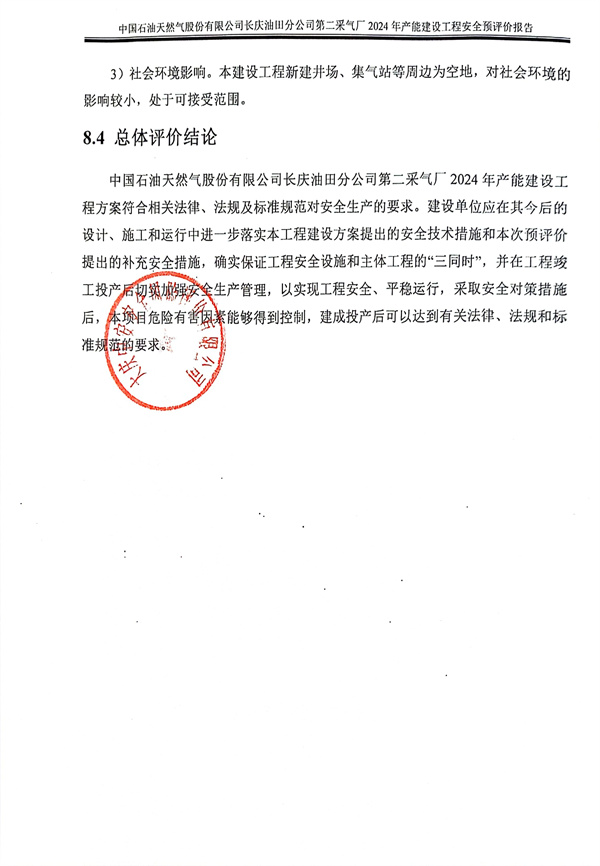

評價報告結論（蓋章）

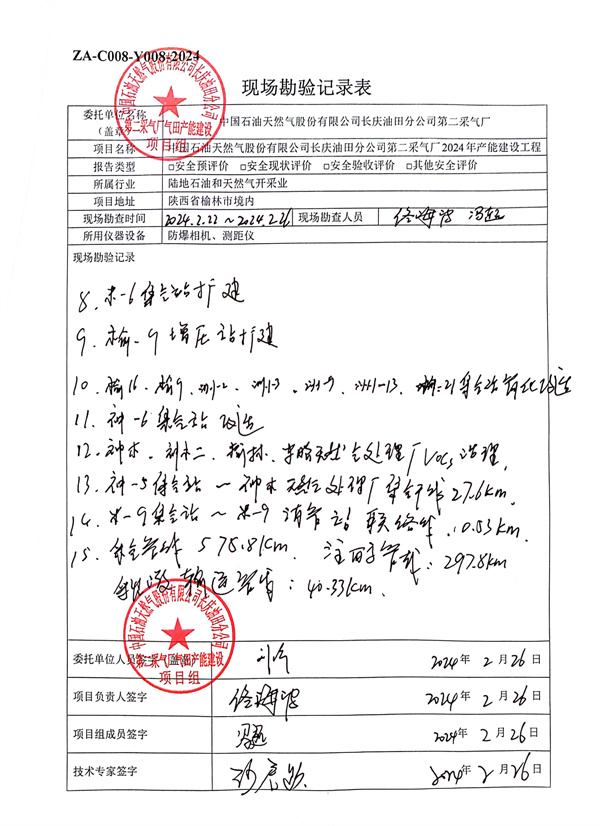

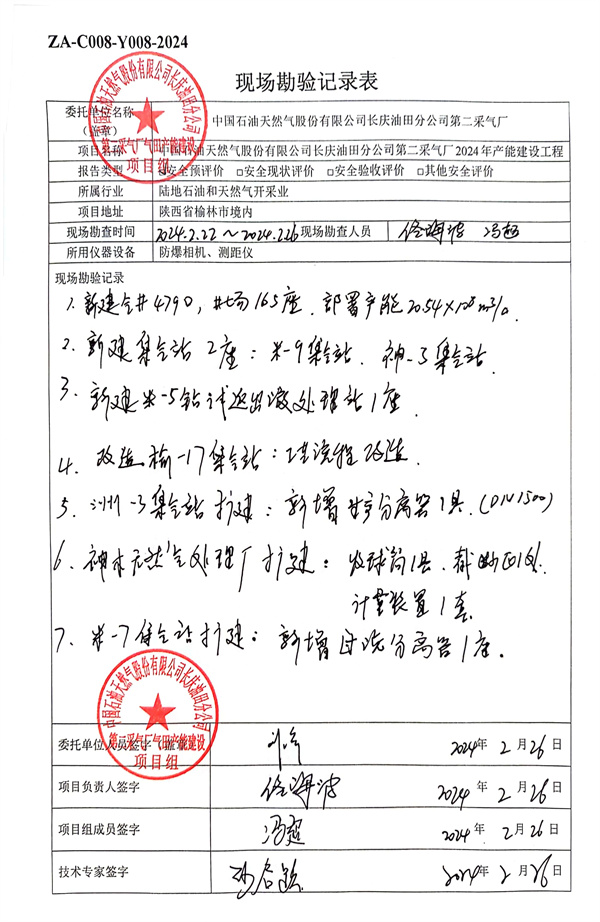

現場勘查記錄表

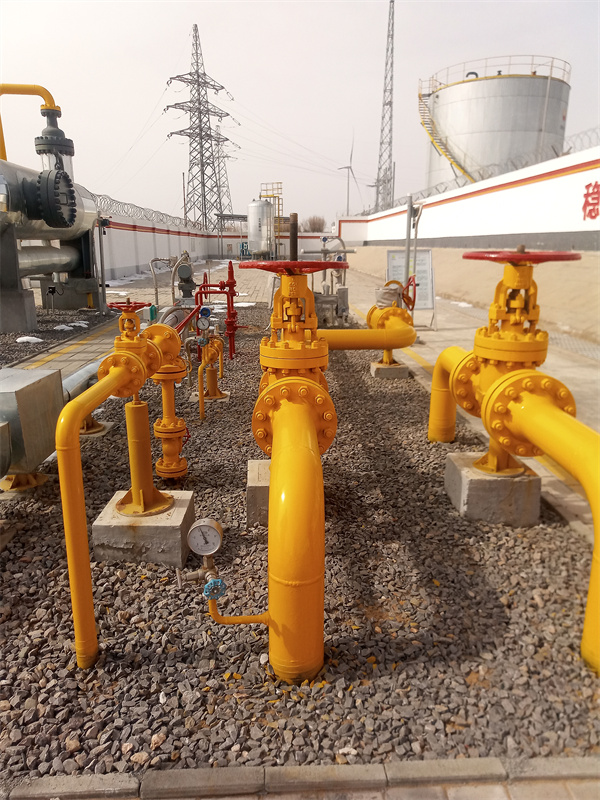

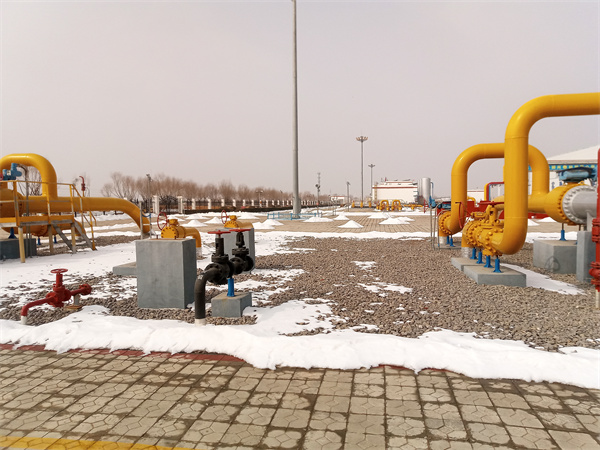

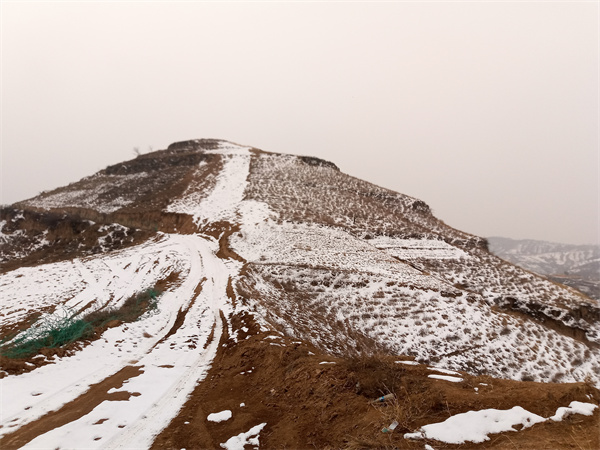

現場勘察照片

新建米-9集氣站

新建神-5集氣站

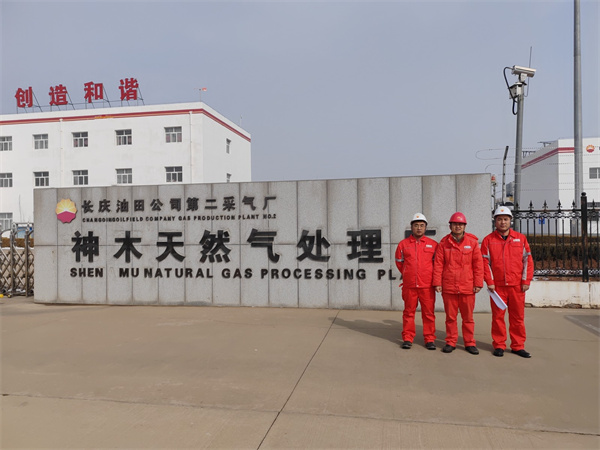

擴建神木天然氣處理廠

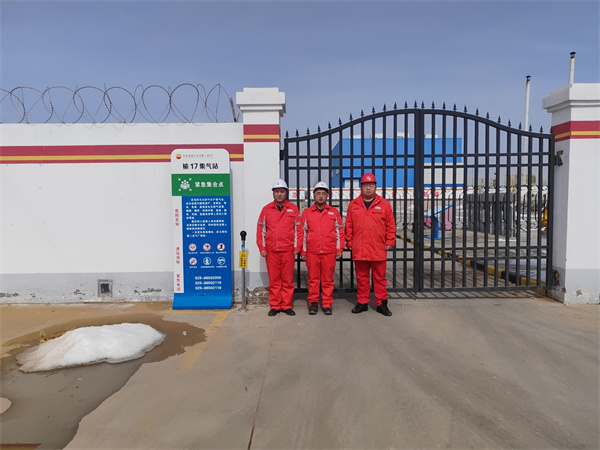

改造榆-17集氣站
